07. CANopen 是什么
第 06 课的 ESP32-C3 程序从总线上实际收到了：
RX CAN-ID 0x701 DLC 1 DATA 05
我们已经能看懂这是一帧 CAN 报文：
0x701 CAN-ID
1 数据长度为 1 字节
05 这 1 字节数据的值
但只知道这些，还不知道电机想表达什么。
这一课先不发送新报文，也不读写电机参数。我们就围绕这一行真实日志，把下面两个问题弄清楚：
电机为什么使用 CAN-ID 0x701？
数据 05 为什么可以表示电机当前的状态？
这两个问题的答案都来自 CANopen。
CAN 把报文送到，但不解释数据
收到 0x701 [1] 05 时，CAN 控制器已经做了很多事：
识别帧起始
-> 参与 CAN-ID 仲裁
-> 接收 DLC 和 DATA
-> 检查帧格式和 CRC
-> 正确接收时发出 ACK
-> 把 CAN-ID、DLC 和 DATA 交给程序
CAN 规定了电信号、报文格式、仲裁、校验和错误处理。它可以让不同节点正确收发一帧数据，却没有规定 0x701 和 05 必须表示什么。
例如，另一套不使用 CANopen 的设备也可以发送：
CAN-ID 0x701 DLC 1 DATA 05
对那套设备来说，05 完全可能表示传感器编号或某个厂家自定义状态。它的 CAN 帧仍然正确，但业务含义与当前电机不同。
因此，收到正确的 CAN 帧，只能证明底层通信已经建立。要解释这帧数据，还要知道设备遵守哪种上层通信规则。
CANopen 让通信双方使用同一套规则
IG35EC020 的厂家资料说明该电机支持 CANopen。因此，我们不能随意猜测 0x701 [1] 05 的含义，而要按 CANopen 的规则解读它。
CANopen 建立在 Classical CAN 之上。它没有取代 CAN，也没有增加新的总线线缆。它主要约定：
- 总线上的设备怎样编号；
- 一帧报文用来报告状态、访问参数，还是传输过程数据；
- 报文数据区中的字节应当怎样解释；
- 通信双方应当按什么步骤交换数据。
同一帧报文，现在可以从两个角度来看：
| 查看角度 | 能读出什么 |
|---|---|
| Classical CAN | CAN-ID 是 0x701，DLC 是 1，DATA 是 05 |
| CANopen | Node-ID 为 1 的节点正在报告自己的运行状态 |
可以把这种分工写成：
CAN 负责把帧正确送到总线上
CANopen 负责规定这帧报文的用途和数据含义
先找出报文来自哪个节点
CANopen 把总线上的每台设备称为一个节点，英文是 Node。正常节点使用一个 1-127 范围内的编号，这个编号叫作 Node-ID。
本教程实验平台：IG35EC020 厂家手册给出的默认 Node-ID 是
1。这个数值来自设备资料，不是根据串口日志猜出来的。
Node-ID 1 只表示“这是 1 号节点”，它还不是最终出现在报文里的 CAN-ID。
原因很直接：同一台设备不只会发送一种报文。它既要报告自己仍然在线，也要返回设备参数，以后还可能传输位置和速度。
所以，一条 CANopen 报文的默认 CAN-ID 通常要让接收方看出两件事：
这帧报文用来做什么
+
这帧报文属于哪个节点
再找出这帧报文用来做什么
CANopen 为常用的报文用途分配了默认编号区域。现在只看与后续实验有关的三类：
| 报文用途 | 默认基础编号 |
|---|---|
| 节点启动或周期报告在线状态（Boot-up/Heartbeat） | 0x700 |
| 向节点请求访问一个参数（SDO 请求） | 0x600 |
| 节点返回参数访问结果（SDO 响应） | 0x580 |
这些基础编号来自 CANopen 通信规范。0x700 不是 ESP32 程序选择的，也不是电机厂家临时定义的。

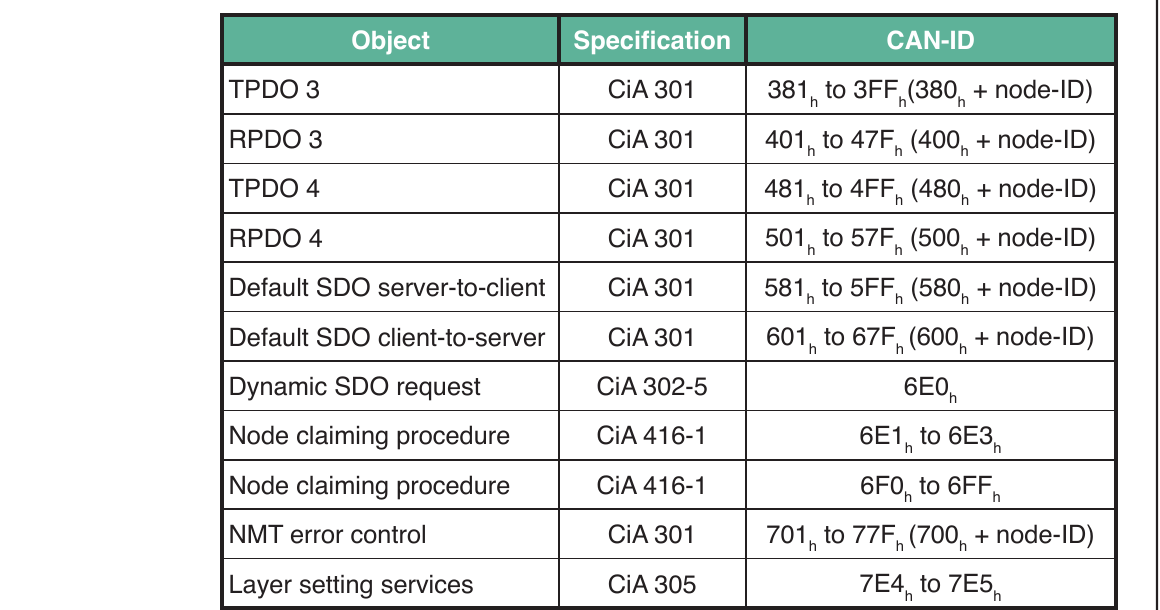

可以直接在 CAN in Automation 发布的 CiA 301 CANopen 海报中核对。整张海报很大，现在不需要从头读到尾，只找底部的 Pre-defined CAN-IDs 表。下面截取的是这张表的右半部分。
图片来源：CAN in Automation，CiA 301 CANopen poster（2024），第 1 页的 Pre-defined CAN-IDs 区域。
这里的 CiA 是 CAN in Automation 的缩写，301 是该组织分配给这套 CANopen 通用通信规范的文档编号，不是软件版本号。第 08 课会专门说明 CiA 301、CiA 401 和 CiA 402 的关系。
先看截图倒数第二行：
Object：NMT error control
Specification：CiA 301
CAN-ID：701h to 77Fh (700h + node-ID)
这里不能把 NMT error control 直接翻译成“Heartbeat”。它是一个范围更大的分类，包含几种用于确认节点启动或监视节点是否正常在线的通信：
NMT error control
|
+-- Boot-up 节点初始化完成时发送一次
+-- Heartbeat 节点按照设定周期主动发送
+-- Node/Life Guarding 较早使用的节点监视方式
Heartbeat 被归入“错误控制”，不是因为它每次都在报告错误，而是因为接收方可以利用它发现错误。
例如，某个节点约定每 1000 ms 发送一次 Heartbeat。负责监视它的设备会同时计时：
按时收到 Heartbeat -> 节点仍然在线，并且可以读出它的 NMT 状态
超过规定时间仍未收到 -> 节点掉线、断电或总线通信可能出现异常
所以，Heartbeat 是 NMT error control 中的一种协议，两者不是同一个概念。当前实测的 0x701 [1] 05 周期出现，因此它具体是一帧 Heartbeat；海报则把共享这段 CAN-ID 范围的几种协议归在更大的 NMT error control 分类下。
现在再关注这一行最右边的 CAN-ID。
海报使用数字右下角的 h 表示十六进制，C 代码和本教程则习惯在数字前写 0x。两种写法表示相同的数：
海报写法 700h + node-ID
代码写法 0x700 + Node-ID
表中的 701h to 77Fh 表示实际 CAN-ID 的范围。因为普通节点的 Node-ID 从 1 开始，所以这个范围的第一个编号是：
700h + 01h = 701h
换成本教程使用的写法就是：
0x700 + 0x01 = 0x701
对这些默认报文，把用途的基础编号和设备的 Node-ID 组合起来，就得到最终的 CAN-ID：
默认 CAN-ID = 报文用途的基础编号 + Node-ID
现在就能计算电机的状态报文：
报文用途：节点启动或周期报告状态
基础编号：0x700
电机 Node-ID：0x01
0x700 + 0x01 = 0x701
这就是串口日志中出现 CAN-ID 0x701 的原因。
Node-ID 为 1 的同一台电机，以后进行参数访问时，还会使用 0x601 和 0x581。所以，“电机的 Node-ID 是 1”是正确的，“电机永远只使用 CAN-ID 0x701”则不正确。
0x700 怎样在 11 位 CAN-ID 中容纳 Node-ID
前面已经可以算出 0x701。如果还想知道为什么基础编号加上 Node-ID 后不会破坏原来的报文用途，可以继续看它的二进制结构。
很多 CANopen 默认节点报文使用下面的 11 位布局：
bit 10 ... bit 7 bit 6 ........ bit 0
+---------------+-----------------------+
| 报文用途 | 7 位 Node-ID |
+---------------+-----------------------+
Node-ID 的有效范围是 1-127，最多只需要低 7 位。因此，它不会覆盖高 4 位中表示的报文用途。
Heartbeat 所在区域的高 4 位是 1110。先把 Node-ID 的位置全部留为 0：
报文用途 1110
Node-ID 位置 0000000
-----------
11 位 CAN-ID 1110 0000000 = 0x700
再把 Node-ID 1 放进低 7 位：
报文用途 1110
Node-ID 1 0000001
-----------
11 位 CAN-ID 1110 0000001 = 0x701
这就是 0x700 + Node-ID 在二进制中的实际样子。
现在再看数据 05
CAN-ID 0x701 已经告诉我们：这是 Node-ID 1 的节点发出的启动或周期状态报文。
这类周期状态报文在 CANopen 中叫作 Heartbeat，中文常译为心跳。它的数据区只有 1 字节，用来表示节点当前的 NMT 状态。
CANopen 规定：
DATA 05 = Operational（运行状态）
因此，可以把完整报文读成：
CAN-ID 0x701 -> Node-ID 1 的 Heartbeat
DLC 1 -> 状态数据占 1 字节
DATA 05 -> 该节点当前处于 Operational
第 09 课会从节点上电开始，连续观察 Boot-up、NMT 状态变化和 Heartbeat 周期。到那时再把 00、04、05 和 7F 等状态值放到完整过程中理解。
读 CANopen 资料时会看到 COB-ID
现在已经知道 0x701 是一帧报文的 CAN-ID。但查看 CANopen 手册或配置工具时，可能会看到这样的表述：
Heartbeat COB-ID = 0x701
这里没有出现第二个 ID，仍然是前面收到的 0x701。
CANopen 把 Heartbeat、SDO 和 PDO 这些具有明确用途的通信称为 通信对象，英文是 Communication Object，缩写为 COB。某项通信所使用的 CAN-ID，就称为 COB-ID。
因此，下面两句话指向同一个数值：
查看 CAN 帧时： 这帧报文的 CAN-ID 是 0x701
查看 CANopen 通信时：该 Heartbeat 的 COB-ID 是 0x701
对当前课程来说，可以先把 COB-ID 理解成“某项 CANopen 通信使用的 CAN-ID”。
这帧 Heartbeat 只是 CANopen 的起点
现在读懂的 0x701 [1] 05 只在报告“1 号节点当前处于运行状态”。它没有携带电机型号、实际位置或报警代码。
后面需要解决的问题不同，CANopen 也准备了不同的通信方式：
| 我们想做什么 | 后续会学什么 |
|---|---|
| 确认节点上电、在线以及当前状态 | NMT、Boot-up 和 Heartbeat |
| 按统一编号找到设备参数 | 对象字典 |
| 读取一个设备参数 | SDO |
| 周期传输位置、速度等过程数据 | PDO |
| 理解电机状态、模式和运动命令 | CiA 402 |
这里先不展开这些名词。这张表只说明：当我们从“节点是否在线”继续走到“读参数”和“控制电机”时，每一步都有对应的 CANopen 规则，不需要自己猜 CAN-ID 和数据含义。
这些规则在实验平台中位于哪里

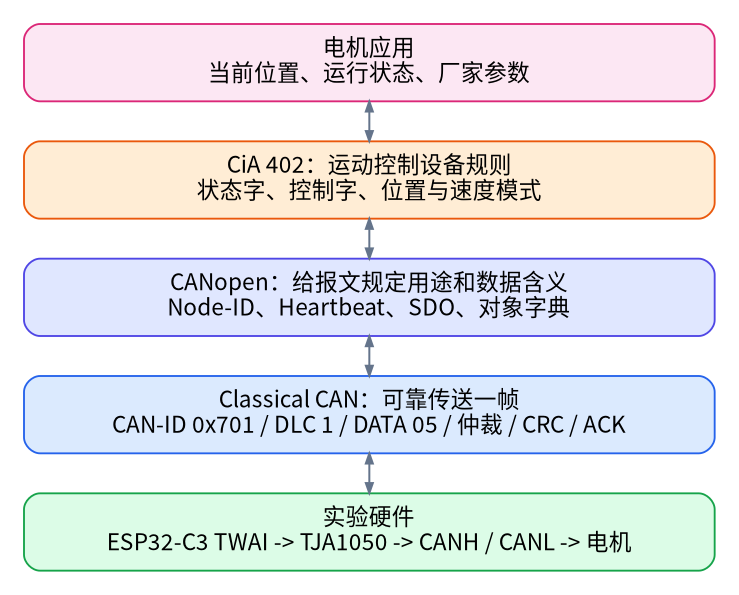

下图从电线一直画到电机应用。看图时沿着中间的箭头从下向上看：越靠下，越接近真实电信号；越靠上，越接近“电机现在是什么状态”。
在本教程的实验平台中：
CANH、CANL 和 TJA1050 负责总线上的差分电信号
ESP32-C3 内部 TWAI 收发 Classical CAN 帧
CANopen 解释节点、报文用途和数据含义
CiA 402 进一步规定驱动器的状态和运动控制
这也说明了为什么要先学 CAN，再学 CANopen。如果 CANH、CANL 接线或波特率错误，底层连一帧报文都收不到，上层规则也就没有可以解释的数据。
第 06 课的程序已经是 CANopen 程序了吗
还不是。
第 06 课的程序只使用 ESP-IDF TWAI 驱动：
收到 CAN 帧
-> 取出 CAN-ID、DLC 和 DATA
-> 打印到串口
程序本身不知道 0x701 是 Heartbeat，也不知道 05 表示 Operational。现在是我们根据 CANopen 规则，用人脑解读串口日志。
后面会使用一个名为 CANopenNode 的开源 CANopen 协议栈。这里的协议栈可以先理解成一套已经写好的协议程序：它负责执行节点状态、通信超时和参数访问等 CANopen 规则。先看懂原始报文，到时才能知道这套程序替应用代码处理了什么。
回顾：CANopen 是什么
现在先把海报、公式和二进制放在一边，回到这一课的标题。
CANopen 是建立在 Classical CAN 之上的设备通信规范。
CAN 负责一帧报文怎样在总线上传输，包括电信号、帧格式、仲裁、校验和 ACK。CANopen 接着规定这帧报文由哪个节点发送、用来做什么、数据怎样解释，以及通信双方按照什么步骤配合。
Classical CAN 解决“怎样把一帧数据正确送到总线上”
CANopen 解决“设备之间怎样理解和使用这帧数据”
CANopen 不是 ESP32-C3 内部的一块外设。ESP32-C3 中负责收发 Classical CAN 帧的外设叫 TWAI。CANopen 也不是另一种接线方式，它仍然通过 CANH 和 CANL 传输普通 CAN 帧。
CANopen 为设备通信提供了一套共同规则。现在已经接触到其中几项：
- 使用 Node-ID 区分总线上的节点；
- 根据报文用途和 Node-ID 得到默认 CAN-ID；
- 使用 Heartbeat 周期报告节点在线状态；
- 用规定的数据值表示当前 NMT 状态；
- 在 CANopen 资料中，用 COB-ID 表示某项通信所使用的 CAN-ID。
第 06 课收到的原始报文是：
RX CAN-ID 0x701 DLC 1 DATA 05
只看 CAN，可以读出它的 CAN-ID、数据长度和数据。按照 CANopen 规则继续解释：
0x700 + 0x01 = 0x701
0x700 是 Boot-up/Heartbeat 使用的默认基础编号，0x01 是电机的 Node-ID。因此，0x701 表示 Node-ID 1 的节点所使用的 Boot-up/Heartbeat CAN-ID。
这帧报文周期出现，并且唯一的数据字节是 05，所以可以把它完整读成：
Node-ID 1 的电机正在通过 Heartbeat 报告：
我仍然在线，当前处于 Operational 状态。
如果只记住一句话，可以记成：
CAN 让设备能够传输报文，CANopen 让不同设备按照共同规则理解和使用报文。
自己算两次
一台 CANopen 设备的 Node-ID 是 5。它的默认 Heartbeat CAN-ID 是多少？
0x700 + 0x05 = ______
现在又收到一帧 Heartbeat：
CAN-ID 0x70A DLC 1 DATA 05
发送该报文的节点 Node-ID 是多少？
0x70A - 0x700 = ______
答案：
第一题：0x705
第二题：0x0A，也就是十进制 10
资料链接
CANopenNode 默认 CANopen 标识符：
该页面列出了 Heartbeat、SDO、PDO 和 NMT 等通信使用的默认 CAN-ID 基础值。
CANopenNode NMT 与 Heartbeat：
该页面列出了 Heartbeat 数据字节中的 NMT 状态值，例如 0x05 表示 Operational。
CAN in Automation：Error control protocols：
该页面说明了 NMT error control 与 Boot-up、Heartbeat、Node/Life Guarding 的关系，以及这些协议为什么共同使用 0x700 + Node-ID。
CAN in Automation：CiA 301 CANopen poster：
这份官方资料汇总了默认 CAN-ID、NMT、Heartbeat、SDO、PDO 和对象字典等内容。本课使用的是海报底部 Pre-defined CAN-IDs 表中的局部；打开完整海报后，可以用相同位置核对原文。
下一课先解决阅读 CANopen 资料时一定会遇到的编号问题：CiA 301、CiA 401 和 CiA 402 分别规定什么，它们为什么不是三个版本。
