19. 用 CANopenNode 读取电机

学习形式编程实验

硬件要求完整实验平台

配套 Demolab_19_canopennode_sdo_client

本课动作只读电机对象

第 11 课已经用手写 SDO 客户端读过电机。这一课读取相同类型的标准对象，但通信状态交给 CANopenNode 的 SDO Client。

这样可以直接比较：总线报文没有变，应用代码的职责变少了。

当前验证状态：工程已在 ESP-IDF v5.5.4 下重新编译、烧录并读取真实电机，官方组件版本为 0.1.0，修复后固件大小 208000 字节。上板时发现并修复了 CO_config_t 生命周期错误；最终读到 0x1000=0x00040192、0x1001=0、0x6041=0x0637、0x6061=1 和 0x6064=9626。记录见第 19 课上板记录。

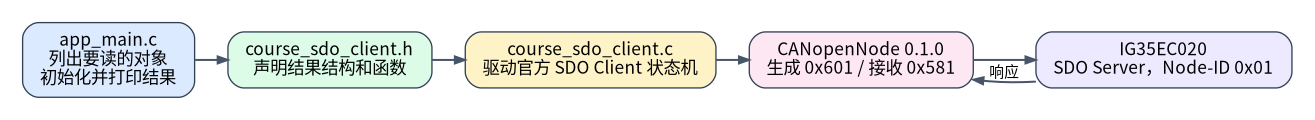

本课不把所有代码塞进 app_main.c。先看三个文件怎样合作：

app_main.c 决定“读哪些对象”；course_sdo_client.c 只负责“怎样完成一次读取”；头文件把两部分可以共同使用的名称公开出来。

建立本课工程和文件

先创建新的标准工程：

# 在当前终端加载 ESP-IDF 环境；新开终端后需要重新执行。
source "$HOME/esp/esp-idf-v5.5.4/export.sh"
mkdir -p "$HOME/esp/can-course-work"
idf.py create-project \
  -p "$HOME/esp/can-course-work/lab_19_canopennode_sdo_client" \
  lab_19_canopennode_sdo_client
cd "$HOME/esp/can-course-work/lab_19_canopennode_sdo_client"
idf.py set-target esp32c3
mv main/lab_19_canopennode_sdo_client.c main/app_main.c

把第 16 课已经使用过的 OD.c、OD.h 和 idf_component.yml 放入 main/，然后新建两个空文件：

# 先创建模块文件，后面再分别填写公开接口和实现。
touch main/course_sdo_client.c main/course_sdo_client.h

将 main/CMakeLists.txt 写成：

# app_main.c 负责节点生命周期，course_sdo_client.c 封装一次远程读取，OD.c 提供本地对象字典。
# SDO Client 仍复用同一个 CANopenNode 和 TWAI 节点，不再创建第 11 课的独立 CAN 驱动。
idf_component_register(
    SRCS "app_main.c" "course_sdo_client.c" "OD.c"
    INCLUDE_DIRS "."
    REQUIRES espressif__canopennode esp_driver_twai esp_timer
)

先让三个 C 文件只包含最小合法内容并执行一次 idf.py build。这一步用于确认文件名和 CMake；不要等 SDO 代码全部写完才发现某个文件根本没有参与编译。

Client 和 Server 在这里是谁

本次读取中：

角色	设备	Node-ID
SDO Client	ESP32-C3	0x20
SDO Server	IG35EC020 电机	0x01

“Client”表示主动发起访问的一方，不等于它必须是 PC。“Server”表示持有被访问对象字典的一方。

电机的第一个默认 SDO Server 使用：

方向	计算	本项目 CAN-ID
Client → Server	0x600 + Node-ID	0x601
Server → Client	0x580 + Node-ID	0x581

这里说“第一个默认 SDO Server”，是因为 CANopen 允许设备另外配置更多 SDO 通道；初学和大多数默认设备访问先使用这一组标准通道。

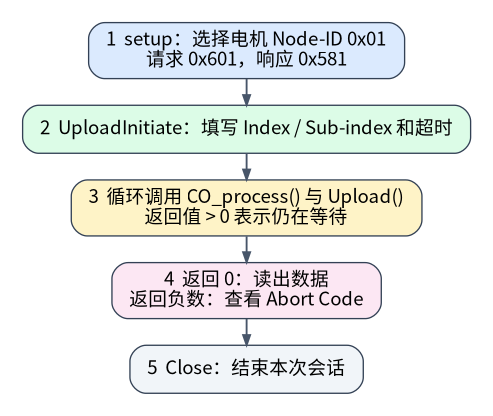

一次读取经过哪些 API

完整过程分五步：

1. CO_SDOclient_setup() 选择远程 Node-ID 和两条 CAN-ID；
2. CO_SDOclientUploadInitiate() 提交对象地址和超时；
3. 周期调用 CO_process() 和 CO_SDOclientUpload()；
4. 成功时从协议栈缓冲区取数据，失败时读取 Abort Code；
5. CO_SDOclientClose() 结束这次会话。

这里的 Upload 是 CANopen 站在 Server 角度的名称：数据从 Server 上传到 Client，也就是 ESP32 读取电机。

开启 SDO Client

在 sdkconfig.defaults 中配置：

CONFIG_CO_MULTIPLE_OD=y
CONFIG_CO_SDO_CLIENT=y
CONFIG_CO_PDO=n

本实验不需要 PDO，因此明确关闭。CONFIG_CO_SDO_CLIENT 则让 CO_t 中创建 SDO Client 实例。

保存后运行：

# 编译当前工程，先处理出现的第一条错误。
idf.py reconfigure
idf.py build

这一轮只检查 SDO Client 功能是否真正进入构建配置。若 co->SDOclient 或 CO_SDOclient_setup() 不存在，先检查 Kconfig，不要自己声明一个同名函数。

先写头文件：约定模块能做什么

打开 main/course_sdo_client.h，先写防重复包含、基础类型和 CANopenNode 头文件：

// 头文件只公开“发起一次 SDO 上传后能得到什么”，不暴露内部轮询和计时过程。
// CANopen.h 提供 CO_t、SDO 返回值和标准 Abort Code 类型，调用者无需自行复制声明。
#pragma once

#include <stddef.h>
#include <stdint.h>

#include "CANopen.h"

接着加入结果结构和四个函数声明：

// expedited SDO 最多携带 4 个数据字节；size 说明实际长度，abort_code 说明失败原因。
// 不能只返回一个 bool，否则调用者无法区分“对象不存在”和“通信超时”。
typedef struct {
    // data 只是原始字节；有无符号和最终数值要按对象字典中的类型解释。
    uint8_t data[4];
    size_t size;
    CO_SDO_abortCode_t abort_code;
} course_sdo_result_t;

bool course_sdo_upload(CO_t *co, uint8_t server_node_id,
                       uint16_t index, uint8_t sub_index,
                       course_sdo_result_t *result);

uint16_t course_sdo_le_u16(const uint8_t data[2]);
uint32_t course_sdo_le_u32(const uint8_t data[4]);
const char *course_sdo_abort_name(CO_SDO_abortCode_t code);

头文件只说“别人可以怎样调用”，不在这里写循环和日志。保存后让 app_main.c 包含它，再编译一次，先解决类型名和函数声明问题。

为什么结果结构有三项

// 同一个结构同时承载成功数据和失败信息：成功时看 data/size，失败时看 abort_code。
typedef struct {
    uint8_t data[4];
    size_t size;
    CO_SDO_abortCode_t abort_code;
} course_sdo_result_t;

为什么同时保存三项：

字段	原因
data	保存本课最多 4 字节的 expedited 数据
size	不能假设响应一定符合预期长度
abort_code	失败时需要知道电机拒绝或超时的原因

再写实现文件：先处理小端序和错误名称

打开 main/course_sdo_client.c，先写依赖和两个时间参数：

// 本模块直接使用 CANopenNode 的 SDO Client 状态机。
// FreeRTOS 延时只负责给其他任务运行机会，SDO 是否完成仍由状态机返回值决定。
#include "course_sdo_client.h"

#include <string.h>

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

enum {
    // 一次上传最多等待 1 秒；每 10 ms 推进一次状态机并让出 CPU。
    SDO_TIMEOUT_MS = 1000,
    SDO_STEP_US = 10000,
};

static const char *TAG = "course_sdo";

然后写两个纯数据函数：

// CANopen 多字节对象采用小端序。调用这些函数前要先按对象类型核对 result.size，
// 否则短响应也会被当作 16/32 位数据访问。
uint16_t course_sdo_le_u16(const uint8_t data[2])
{
    return (uint16_t)data[0] | ((uint16_t)data[1] << 8);
}

uint32_t course_sdo_le_u32(const uint8_t data[4])
{
    // 先把每个 uint8_t 扩展为 32 位再左移，避免移位过程中丢失高位。
    return (uint32_t)data[0] | ((uint32_t)data[1] << 8)
           | ((uint32_t)data[2] << 16)
           | ((uint32_t)data[3] << 24);
}

这两个函数还没有访问 CAN。先编译，可以把“普通 C 位运算错误”和“SDO 状态机错误”分开。course_sdo_abort_name() 再使用 switch 把常见 Abort Code 转成可读文字，完整分支可对照本课源码。

选择电机的 SDO 通道

现在开始写 course_sdo_upload()。第一步先拒绝空指针并清空旧结果：

// co、第一条 SDO Client 通道和输出缓冲区缺一不可；空指针不能进入协议栈。
if ((co == NULL) || (co->SDOclient == NULL) || (result == NULL)) {
    return false;
}

// 清掉上一笔访问留下的数据和 Abort Code，防止本次失败后调用者误读旧结果。
memset(result, 0, sizeof(*result));

// [0] 是本地对象字典配置的第一条 SDO Client 通道，不是远程电机 Node-ID。
CO_SDOclient_t *client = &co->SDOclient[0];

[0] 表示使用本地节点配置的第一条 SDO Client 通道，不是电机 Node-ID。远程电机是谁，由下一步 setup() 的参数决定。

// 默认 SDO 通道的请求/响应 CAN-ID 分别是 0x600+Node-ID、0x580+Node-ID。
// setup() 在每次读取前把本地 Client 重新指向当前远程 Server。
CO_SDO_return_t ret = CO_SDOclient_setup(
    client,
    CO_CAN_ID_SDO_CLI + server_node_id,
    CO_CAN_ID_SDO_SRV + server_node_id,
    server_node_id);

传入 server_node_id = 0x01 后，组件内部使用 0x601 和 0x581。我们不再手工填写一帧 0x601，但抓包时仍会看到它。

发起读取并持续推进状态机

// Initiate 只启动访问，并不表示电机已经响应；ret>0 时必须继续调用 Upload。
ret = CO_SDOclientUploadInitiate(client, index, sub_index,
                                 1000, false);

do {
    // 等待 SDO 时仍要推进整个 CANopenNode，否则接收、NMT 和超时处理都会停住。
    (void)CO_process(co, false, 10000, NULL);
    // 10000 的单位是微秒，与下面 10 ms 的任务延时对应；返回值决定是否继续循环。
    ret = CO_SDOclientUpload(client, 10000, false,
                             &result->abort_code,
                             NULL, NULL, NULL);
    if (ret > 0) {
        // 只在状态机仍忙时让出 CPU；成功或失败后立即退出，不额外猜测等待时间。
        vTaskDelay(pdMS_TO_TICKS(10));
    }
} while (ret > 0);

返回值的判断方式是：

返回值	含义
大于 0	通信还在进行，稍后继续调用
等于 0	本次通信成功结束
小于 0	通信失败，查看 abort_code

SDO API 是非阻塞状态机。示例函数在自己的循环里等待，是为了让初学者先看清一次完整访问；等待期间仍调用 CO_process()，没有用固定延时假装收到了响应。

取出并解释数据

// 只有状态机成功结束后才能读取上传缓冲区；返回值是实际复制的字节数。
result->size = CO_SDOclientUploadBufRead(
    client, result->data, sizeof(result->data));
// 关闭本次会话，下一次读取才能安全地重新 setup 同一条 Client 通道。
CO_SDOclientClose(client);

无论成功还是失败，最后都要 CO_SDOclientClose()。函数最终返回：

// 只有 communicationEnd 表示完整成功；Abort、超时和本地参数错误都返回 false。
// 失败的标准 Abort Code 已经保存在 result->abort_code，供上一层日志使用。
return ret == CO_SDO_RT_ok_communicationEnd;

到这里，先在 app_main() 中只读一个对象 0x1000:00 并编译。单对象成功后再加入对象数组，调试范围会小很多。

以 0x6064:00 为例，它是 INTEGER32。四个字节使用小端序组合：

// 0x6064 是 INTEGER32：先无符号组合原始位模式，再转为 int32_t 解释补码符号。
// 若对象是 UNSIGNED32，就不能执行最后这次有符号转换。
uint32_t raw = (uint32_t)data[0]
             | ((uint32_t)data[1] << 8)
             | ((uint32_t)data[2] << 16)
             | ((uint32_t)data[3] << 24);
int32_t position = (int32_t)raw;

先组合无符号位模式，再转换为 int32_t，负位置才能正确解释。

在 app_main 中长期保存 CANopen 配置

本课上板时实际发现过一个只靠编译无法发现的问题：如果在临时初始化函数中创建 CO_config_t，函数返回后该变量失效，而 CANopenNode 仍保存着它的地址。

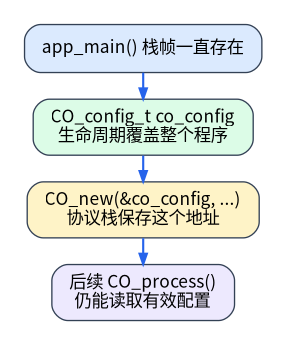

正确关系如下：

因此在 app_main() 中这样写：

// 三个变量都放在 app_main() 栈帧中，并且 app_main() 在协议运行期间不会返回。
// 尤其 co_config 的地址会被 CO_new() 保存，生命周期必须覆盖后续所有 CO_process()。
twai_node_handle_t twai = NULL;
CO_t *co = NULL;
CO_config_t co_config = {0};

if (!init_canopen(&twai, &co, &co_config)) {
    ESP_LOGE(TAG, "CANopen initialization failed");
    return;
}

初始化函数接收地址，不再创建自己的临时配置：

// 初始化函数接收调用者提供的 config 地址，只填写它，不创建会在函数返回时失效的副本。
static bool init_canopen(twai_node_handle_t *twai_out, CO_t **co_out,
                         CO_config_t *config)
{
    OD_INIT_CONFIG((*config));
    // CO_t 会长期引用 config；函数返回后 config 仍由 app_main() 持有。
    CO_t *co = CO_new(config, NULL);
    /* 后面继续执行 CO_CANmodule_disable、CO_CANinit 和 CO_CANopenInit */
}

这不是为了“代码看起来标准”，而是指针生命周期的硬要求。本课第一次固件曾在 CO_process() 中触发 Load access fault，修改后才完成真实 SDO 读取。

最后写对象清单和读取循环

先定义本课真正需要的几种数据类型：

// 对象表明确记录类型，log_value() 才能先核对长度，再选择有符号或无符号解释。
// 不把类型写进表里，同样的 4 字节既可能是 UINT32，也可能是负的 INT32。
typedef enum {
    VALUE_U8,
    VALUE_U16,
    VALUE_U32,
    VALUE_I8,
    VALUE_I32,
} value_type_t;

typedef struct {
    // index/sub_index 决定访问地址，type 决定解码方式，name 只用于本地日志。
    uint16_t index;
    uint8_t sub_index;
    value_type_t type;
    const char *name;
} object_to_read_t;

对象数组把“地址、类型、显示名称”放在一起。主循环不需要为每个对象复制一遍 SDO 代码：

// 每个对象独立完成一次 SDO 会话；某一项 Abort 不会阻止后续对象继续读取。
for (size_t i = 0; i < sizeof(OBJECTS) / sizeof(OBJECTS[0]); i++) {
    course_sdo_result_t result;
    const object_to_read_t *object = &OBJECTS[i];

    // 上传函数只返回原始数据；log_value 再按 object->type 核对长度并解释数值。
    if (course_sdo_upload(co, MOTOR_NODE_ID, object->index,
                          object->sub_index, &result)) {
        log_value(object, &result);
    } else {
        ESP_LOGW(TAG, "0x%04X:%02X read failed: abort=0x%08" PRIX32,
                 object->index, object->sub_index,
                 (uint32_t)result.abort_code);
    }
    // 50 ms 只是两次独立请求之间的调度间隔，不参与单次 SDO 的响应判断或超时。
    vTaskDelay(pdMS_TO_TICKS(50));
}

这里的 50 ms 只是两次独立查询之间留出一点调度时间。真正的响应等待和超时都在 course_sdo_upload() 内部完成。

本课读取清单

对象	类型	用途
0x1000:00	UNSIGNED32	Device Type
0x1001:00	UNSIGNED8	Error Register
0x6041:00	UNSIGNED16	Statusword
0x6061:00	INTEGER8	Mode display
0x6064:00	INTEGER32	Position actual

读取一个对象失败时，程序打印 Abort Code并继续读取下一个。对象不存在不等于程序必须崩溃。

完整工程

工程位于 examples/lab_19_canopennode_sdo_client/：

• examples/lab_19_canopennode_sdo_client/main/app_main.c（入口和对象清单）
• examples/lab_19_canopennode_sdo_client/main/course_sdo_client.c（SDO Client 实现）
• examples/lab_19_canopennode_sdo_client/main/course_sdo_client.h（公开接口）

# 在当前终端加载 ESP-IDF 环境；新开终端后需要重新执行。
cd "$HOME/esp/can-canopen-course/examples/lab_19_canopennode_sdo_client"
source "$HOME/esp/esp-idf-v5.5.4/export.sh"
idf.py build
idf.py flash monitor

安全和验收

本实验没有 download 接口，不写 0x6040、0x6060、0x607A 或速度对象。

上板后至少要确认：

• 总线上出现 ESP32 发出的 0x601；
• 电机返回匹配的 0x581；
• 程序成功打印至少一个标准对象；
• 0x6064 日志同时显示十六进制位模式和有符号十进制位置；
• 运行期间没有崩溃或非预期复位。
